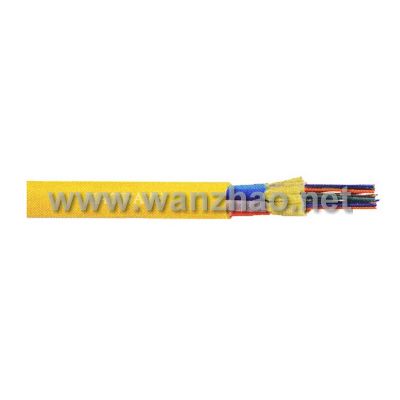

产品类别:室内光缆 产品型号: 产品名称:多芯分支室内光缆 产品简介:产品特点: •多芯光缆(900um紧包、芳纶加强件)作为子单元,FRP中心加强件光缆子单元层绞FRP加强芯形成缆芯,最外挤制出一层聚氯乙烯(PVC)或低烟无卤(LSZH)护套形成 •紧套,多纤光缆群组设计运行每...
 产品特点:

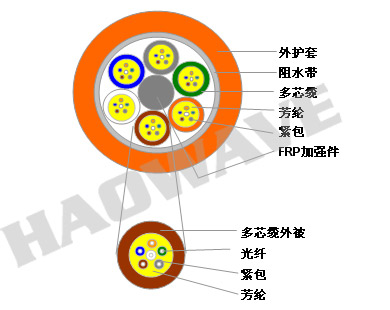

•多芯光缆(900um紧包、芳纶加强件)作为子单元,FRP中心加强件光缆子单元层绞FRP加强芯形成缆芯,最外挤制出一层聚氯乙烯(PVC)或低烟无卤(LSZH)护套形成
•紧套,多纤光缆群组设计运行每条子缆根据需要分支到多个不同点,例如不同位置的线槽或线盒
•可根据用户需要提供更高芯数的光缆,是单模和多模光纤混合光缆的最佳设计
适用范围:
•适用于室内布线
•用于大楼的主干布线
产品标准:
•光缆测试满足 ITU, IEC and EIA/TIA-FOTP标准





技术参数

项目 特性
适用温度 -20℃~+60℃
储存温度 -40℃~+85℃
外护套材料 PVC  or  LSZH  or  Plenum

产品代码 芯数 外径
(mm)
多芯缆
外径(mm)
光缆重量
(kg/km)
张力 侧压力 弯曲半径
短期/长期(mm) 短期/(N/100mm) 短期/长期(mm)
H12SGXXR-CL 12 14.5 4.5 186.0 1500 500 1500 600 20D 10D
H24SGXXR-CL 24 14.5 4.5 186.0 1500 500 1500 600 20D 10D
H36SGXXR-CL 36 16.5 5.5 235.0 1500 500 1500 600 20D 10D
H48SGXXR-CL 48 16.5 5.5 235.0 1500 500 1500 600 20D 10D
H72SGXXR-CL 72 18.5 5.5 305.0 1500 500 1500 600 20D 10D
H96SGXXR-CL 96 22.0 5.5 393.0 1500 500 1500 600 20D 10D
H144SGXXR-CL 144 28.0 5.5 597.0 1500 500 1500 600 20D 10D
备注: H 代表光缆; XX 表示光纤型号 (09: 单模光纤; 62: 多模62.5/125um光纤; 50: 多模50/125um光纤; OM3) ;
      02 代表光纤芯数 ; R 代表 PVC 外被( L: 表示低烟无卤外被,Plenum);SG 代表多芯分支光缆;CL 代表光缆外被颜色.

光纤特点
光纤型号 62.5/125um 62.5/125um 50/125um 50/125um 50/125um SM(G652.D)
光纤等级 Grade B Grade A Grade B Grade A OM3
工作波长 850/1300nm 850/1300nm 850/1300nm 850/1300nm 850/1300nm 1310/1550nm
带宽(MHz.km) 160/500 200/600 200/500 400/800 1500/500  -
衰减(dB/km) 3.50/1.50 3.00/1.00 3..50/1.50 3.00/1.00 2.70/0.80 0.45/0.30

光纤色码

BL- 蓝色 BR- 棕色 RE- 红色 PU- 紫色
OR- 橙色 GY- 灰色 BK- 黑色 PI- 粉红
GR- 绿色 WH- 白色 YE- 黄色 AQ- 浅绿

定制要求:
1.光纤种类:单模G652A/B/C/D 或 G655A/B/C,G657A/B; 多模62.5/125um,50/125um, OM3
2.护套颜色:按照标准规定的颜色,也可以根据客户需求商定
3.光缆外径:也可以根据客户需求商定
4.段长: 一般交货长度为每卷1km或2km,也可以根据客户需求商定
5.其他要求:特殊要求可以商定
